Introduction Last updated: 2021-08-06

RadbooX adalah sebuah Applikasi Radius Server untuk pengguna mikrotik yang menerapkan sistem Otentikasi, Otorisasi, dan Akuntansi (AAA) pada jaringan PPPoE dan Hotspot sebagai Network Access.

RadbooX selain untuk Radius Server juga dapat digunakan untuk Manajemen Keuangan (Billing).

Features

  • Terintegrasi dengan MikroTik
  • Radius Server
  • Manajemen User PPPoE Dan Hotspot
  • Manajemen Keuangan (Billing)
  • Laporan Harian Dan Bulanan
  • Generate Tagihan Otomatis oleh Sistem
  • Kirim notifikasi / Pemberitahuan secara otomatis oleh sistem menggunakan WhatsApp
  • Support menggunakan Nomor WhatsApp Pribadi
  • Template Voucher Hotspot
  • Unlimited NAS / Router
  • Unlimited VPN
  • Menyimpan Lokasi pelanggan kedalam Google Map
  • Disable, Enable, Suspend, Disconnect User PPPoE dan Hotspot otomatis oleh sistem juga bisa dilakukan secara manual

Getting Started

Cara penggunaan Applikasi RadbooX, silahkan ikuti panduan ini dari awal.

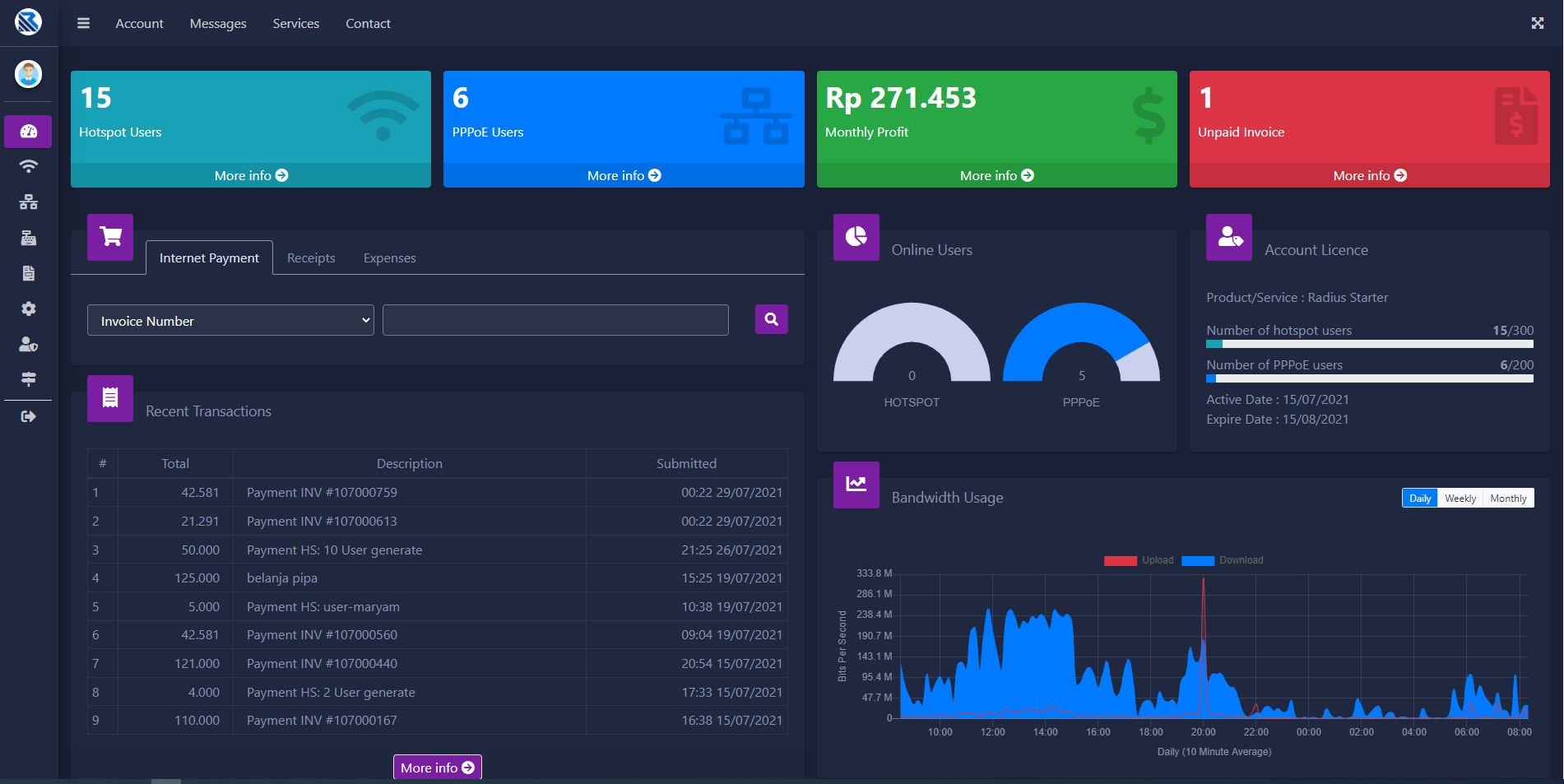

Window Applikasi RadbooX

Menu Top Bar
  • Menu yang terdapat pada top bar adalah navigasi untuk data account anda.
Menu Side Bar
  • Menu untuk Manajemen Data Pelanggan Anda
Content
  • Halaman yang di tengah adalah view / Tampilan

Settings

Untuk pertama kali menggunakan Applikasi RadbooX, anda harus menghubungkan Nas / Router anda ke sistem RadbooX melalui VPN.

Jika anda memiliki cabang/BTS/POP lebih dari satu dan ingin terhubung dengan RadbooX, anda harus menambahkan Nas / Router Baru seperti diatas.

Tiap Account VPN Dan Radius hanya untuk 1 cabang/BTS/POP.

Anda bisa menambahkan Account VPN Dan Radius lebih dari satu (Unlimited).

VPN

Untuk membuat account VPN, klik menu Setting > VPN pada side bar menu

  • Account Name > Nama account VPN, isi sesuaikan dengan nama router anda
  • User > User untuk login ke VPN
  • Password > Password untuk login ke VPN
  • Klik Apply untuk menambahkan

Setelah berhasil menambahkan VPN, maka data akan tampil pada table, silahkan klik View untuk melihat Script mikrotik.

Terdapat 3 pilihan untuk metode VPN (pptp, l2tp, sstp), silahkan pilih salah satu saja yang menurut anda paling stabil di jaringan anda.

klik Copy script mikrotik untuk metode yang anda pilih, lalu buka mikrotik yang ingin di hubungkan, klik menu New Terminal pada menu samping mikrotik, paste script tadi

Perhatian: Radius server kami hanya menerima paket data dari IP yang melewati VPN, jika anda menggunakan IP Public, silahkan Hubungi kami. IP Radius Server: 103 28 52 100, pada script mikrotik diatas sudah termasuk static routing untuk tujuan ke IP Radius server, mohon untuk tidak di hapus.

Radius

Untuk menghubungkan Nas / Router anda, silahkan membuat account radius. Klik Setting > radius pada side bar menu

  • Router Name > Sesuaikan dengan nama cabang/BTS/POP agar mudah di ingat
  • IP Address > isi IP Address VPN Anda atau IP Public, untuk IP public silahkan hubungi kami terlebih dulu
  • Secret > atau password, isi yang mudah di ingat
  • Timezone > Sesuaikan dengan zona waktu lokasi tempat anda
  • Klik Apply untuk menambahkan

Setelah berhasil menambahkan Radius, maka data akan tampil pada table, silahkan klik View untuk melihat Script mikrotik.

klik Copy script mikrotik, lalu buka mikrotik yang ingin di hubungkan, klik menu New Terminal pada menu samping mikrotik, paste script tadi

PPPoE

Sebelum menambah user dan profile pppoe pastikan VPN dan Radius sudah disetting.

Profile

Klik PPPoE > Profile pada side bar menu.

PPPoE Profile dapat di gunakan untuk membatasi kecepatan internet - Limit Bandwidth, priority, group dan harga paket. Profile dapat anda buat sesuai dengan kebutuhan.

Create Profile
  • Klik New Profile
  • Name Nama profile, sesuaikan dengan paket
  • Price Harga paket
  • Rate Limits Untuk membatasi kecepatan
        RX/TX = Upload/Download
        Rate Limit = Batas kecepatan rx/tx. misal: Rx: 1M Tx: 2M
        Burst Limit, Burst Threshold, Burst Time, Min Rate = Opsional, boleh tidak di isi, untuk referensi parameter ini anda bisa lihat di Queue Burst
  • Priority = Opsional, Default 8
  • Group adalah Profile PPP pada mikrotik, bisa di cek di menu PPP > Profile pada mikrotik. Jika group di isi, maka profile di mikrotik akan menjadi parent profile di sini.
    Default parent profile di mikrotik ialah default
  • Klik Create untuk menambahkan
Edit / Delete Profile

Untuk merubah atau menghapus Profile yang sudah di buat, lihat pada table. Klik icon untuk mengedit, klik untuk menghapus

Users

Klik PPPoE > User pada side bar menu.

Tambah User
  • Untuk menambah user pppoe, klik Add User
  • Main
        Username = user login PPPoE, wajib di isi minimal 3 digit, maksimal 30 digit, alphanumeric
        Password = password login PPPoE, wajib di isi minimal 3 digit, maksimal 30 digit, alphanumeric
  • Constraint
        Assign Profile = Pilih profile yang tersedia, none artinya tanpa profile
        Router Nas = Ketika memilih All maka user ini dapat di login di semua NAS / Router, tetapi jika anda memilih salah satu yang tersedia, maka user ini hanya dapat di login pada Nas / Router yang di pilih.
        IP Address = jika di isi, IP address / pool pada default profile mikrotik akan di abaikan, isian IP Address di sini akan di pakai.
        Service Name = PPPoE Server name, untuk melihat klik PPP > PPPoE Server di menu mikrotik. Jika di isi maka user hanya dapat di login pada pppoe server tersebut. hati hati pengisian ini, salah tulis atau isian dapat mengakibatkan user tidak dapat login, isian harus sesuai namanya, huruf besar kecil mempengaruhi.
  • Add On Billing: Jika tidak ingin menambahkan user pppoe ke dalam billing, silahkan uncheck.
  • Member
        Full name: Nama pelanggan, wajib di isi
        No KTP/SIM: Opsional, boleh dikosongkan
        No. WhatsApp: Opsional, boleh dikosongkan, tetapi jika kosong notifikasi / pemberitahuan tidak dapat dikirim oleh sistem
        Email: Opsional, boleh dikosongkan
        Address: Opsional, boleh dikosongkan
  • Payment
        Payment Type: Pascabayar = Bayar di akhir (Pakai dulu). Prabayar = Bayar di awal ( bayar dulu)
        Billing Period: Fixed Date = Pembayaran tetap sesuai tanggal mulai aktif. Billing Cycle = Pembayaran selambatnya di bayarkan tanggal 20, atau tanggal yang bisa anda tentukan pada menu account.
        Active Date: Tanggal awal aktif pelanggan
        Amount: Jumlah pembayaran tiap bulan, jumlah ini sesuai Harga Pada Profile PPPoE
        PPN: Opsional, boleh dikosongkan
        Discount: Opsional, boleh dikosongkan
  • Google Map: Menyimpan lokasi Pelanggan
  • Klik Create untuk menambahkan
Detail User

Untuk melihat detail pelanggan silahkan klik row table, anda dapat merubah detail login dan profile pelanggan dan dapat melakukan suspend, enable, disable dan menghapus.

Untuk melihat history, klik pada Session History

Perhatian: Pastikan default profile di mikrotik sudah di isi Local Address dan memberikan IP Pool pada Remote Address. Radius server tidak dapat memberikan Local Address, jika default profile anda kosong maka user tidak dapat login.

Session

Untuk melihat user PPPoE yang sedang aktif atau online silahkan klik PPPoE > Online di side bar menu.

Untuk memutus / disconnect pelanggan yang sedang aktif, klik icon

Hotspot

Sebelum menambah user dan profile hotspot pastikan VPN dan Radius sudah disetting.

Profile

Klik Hotspot > Profile pada side bar menu.

Hotspot Profile dapat di gunakan untuk membatasi kecepatan internet - Limit Bandwidth, Kuota, Masa Aktif, Kunci MAC, priority, group dan harga paket. Profile dapat anda buat sesuai dengan kebutuhan.

Create Profile
  • Klik New Profile
  • Name Nama profile, sesuaikan dengan paket
  • Price Harga paket
  • Shared batas jumlah user login pada perangkat yang berbeda dengan user yang sama
  • Rate Limits Untuk membatasi kecepatan
        RX/TX = Upload/Download
        Rate Limit = Batas kecepatan rx/tx. misal: Rx: 1M Tx: 2M
        Burst Limit, Burst Threshold, Burst Time, Min Rate = Opsional, boleh tidak di isi, untuk referensi parameter ini anda bisa lihat di Queue Burst
  • Priority = Opsional, Default 8
  • Limits Untuk membatasi Kuota dan Masa berlaku atau masa aktif
        Quota = Batas total pemakaian bandwidth user
        Uptime = Batas masa aktif / session user
        Validity = Batas masa berlaku user
  • Group adalah Profile PPP pada mikrotik, bisa di cek di menu PPP > Profile pada mikrotik. Jika group di isi, maka profile di mikrotik akan menjadi parent profile di sini.
    Default parent profile di mikrotik ialah default
  • MAC = checked jika user hanya dapat login pada perangkat awal login saja.
  • Klik Create untuk menambahkan
Edit / Delete Profile

Untuk merubah atau menghapus Profile yang sudah di buat, lihat pada table. Klik icon untuk mengedit, klik untuk menghapus

Users

Untuk membuat user hotspot anda ada 2 metode:

  • One = Menghasilkan 1 user saja. klik Add User > One untuk membuat user baru.
  • Batch = Menghasilkan banyak user sekaligus. klik Batch untuk membuat user baru.
Parameter membuat user baru
  • Username: user untuk login
  • Password: Password untuk login
  • Number of users: Jumlah user yang akan di generate
  • User Model: Username = Password > Password sama dengan Username. Username + Password > Username dan Password di buat masing-masing
  • Username length: Panjang huruf username dan password
  • Username Prefix: Huruf awal username
  • Asign Profile: Pilih profile yang tersedia, none artinya tanpa profile
  • Router Nas: Ketika memilih All maka user ini dapat di login di semua NAS / Router, tetapi jika anda memilih salah satu yang tersedia, maka user ini hanya dapat di login pada Nas / Router yang di pilih.
  • Hotspot Server: Jika parameter ini di isi, maka user hanya dapat login pada server ini saja, Hotspot server dapat di cek di Hotspot > Servers di menu mikrotik.
  • Payment status: Jika di set paid maka otomatis masuk ke transaksi saat user sukses dibuat, jika di set unpaid maka hanya ketika user login pertama masuk ke transaksi

Untuk melihat detail, update, disable, enable, suspend, delete anda bisa klik pada button yang sudah disediakan atau klik row pada table dan pilih user yang ingin anda lihat datanya.

Template

Untuk membuat voucher hotspot kami telah menyediakan template, jika anda ingin merubah atau menambahkan template sesuai yang anda ingingin silahkan tambahkan sendiri.

CHARACTER CONSTANTS Untuk Voucher template constants silahkan gunakan sesuai kode yang sudah di atur pada list di bawah ini, pilih yang akan di gunakan sesuai template anda:

      %username% Username login
      %password% Password login
      %uptime% Total batas waktu session pemakaian / masa aktif
      %validity% Total masa berlaku
      %quota% Total batas pemakaian bandwith
      %price% Harga dalam format rupiah (Rp.)
      %profile% Name Profile yang digunakan

Data dari constants di atas tergantung pada profile yang digunakan, jika pada profile tidak ada data maka akan hasilkan null / kosong.

Sessions

Untuk melihat user Hotspot yang sedang aktif atau online silahkan klik Hotspot > Online di side bar menu.

Untuk memutus / disconnect pelanggan yang sedang aktif, klik icon

Billing

Untuk melihat data pelanggan, transaksi, tagihan dan laporan anda bisa check dari menu ini.

Member

Data dalam table ini akan otomatis ada, ketika anda membuat user PPPoE sekaligus menambahkannya ke member.

Data disini terikat dengan user PPPoE.

Untuk melihat detail anda dapat klik pada row table dan pilih member yang ingin anda lihat.

Untuk merubah contact atau data member dan lokasi (map) anda bisa klik pada icon

Invoice PAID

Data tagihan / invoice pelanggan yang sudah dibayar.

Anda dapat merubah status pembayaran menjadi unpaid dengan klik icon

Untuk print silahkan klik icon

Untuk menghapus tagihan silahkan klik icon . Tagihan hanya dapat di hapus ketika user pppoe / member telah di hapus

Untuk melihat detail anda dapat klik pada row table di column Number

Invoice UNPAID

Data tagihan / invoice pelanggan yang belum dibayar.

Ketika member telah melakukan pembayaran atau Anda dapat merubah status pembayaran menjadi paid dengan klik icon PAY

Untuk print silahkan klik icon

Untuk menghapus tagihan silahkan klik icon . Tagihan hanya dapat di hapus ketika user pppoe / member telah di hapus

Untuk melihat detail anda dapat klik pada row table di column Number

Transactions

Data dalam table ini otomatis dibuat oleh sistem ketika ada transaksi pembayaran, pemasukan dan pengeluaran.

Anda dapat melihat detail jenis transaksi dari sini

Untuk melakukan perubahan atau hapus silahkan klik table row dan pilih transaksi yang ingin anda lihat

Report

Report atau laporan akan di generate oleh sistem secara otomatis, berdasarkan transaksi yang masuk. Laporan bisa anda cetak / print langsung

Daily Report Jenis laporan harian

Monthly Report Jenis laporan Bulanan

Anda dapat memilih tanggal dan bulan untuk melihat laporan

Admin

Anda bisa menambhkan admin tambahan dengan type / role berbeda.

Ada 3 type / role Admin

      Administrator adalah type admin tertinggi, type ini adalah user saat register account
      Operator type role ini hanya dapat mengoperasikan manajemen user
      Kasir type role ini hanya dapat mengoperasikan manajemen keuangan atau billing

Utilities

Untuk mengaktifkan atau konfigurasi fitur yang telah disediakan, silahkan ikuti panduan berikut.

Notifikasi

Secara default pengaturan notifikasi semuanya dalam kondisi disalbe atau tidak aktif.

Agar notifikasi bisa berjalan otomatis silahkan diaktifkan terlebih dulu.

Klik Account pada top bar menu, lihat pada bagian Utility Setting. Silahkan aktifkan sesuai petunjuk yang ada pada form.

Tagihan Otomatis

Secara default pengaturan tagian semuanya dalam kondisi enable atau aktif.

Untuk menyesuaikan dengan kondisi anda silahkan ubah pengaturan tagihan.

Klik Account pada top bar menu, lihat pada bagian Utility Setting. silahkan sesuaikan.

WhatsApp

Setiap kali sistem mengirim notifikasi, media yang digunakan adalah WhatsApp. Pelanggan anda akan di kirim notifikasi melalui whatsapp menggunakan nomor kami.

Untuk menggunakan nomor WHatsApp Pribadi anda, Klik Account pada top bar menu, lihat pada bagian Utility Setting silahkan rubah ke mode ON untuk menggunakan account whatsapp sendiri.

Silahkan generate QR code. Setelah Account anda terhubung anda dapat melihat data WhatsApp anda pada table.

Perhatian! ketika nomor anda sudah terhubung ke applikasi radboox, pastikan nomor anda tidak dihubungkan ke whatsapp web

Jika anda tidak ingin menggunakan nomor whatsapp pribadi, tidak perlu kuatir karena sistem kami telah menyediakan account whatsapp khusus untuk pengiriman notifikasi.

Jangan merubah ke Mode ON, jika anda tidak menghubungkan nomor whatsapp anda, karena notifikasi tidak akan di proses.

Payment Gateway

Berikan kemudahan pelanggan anda untuk metode pembayaran melalui payment gateway. Fitur ini anda dapat gunakan dengan mudah dan praktis

Supported by Xendit

Xendit menawarkan 2 tipe account yang berbeda, semua tipe account telah di atur sepenuhnya oleh Xendit. RadbooX sebagai mitra Xendit hanya memfasilitasi UI dan API yang telah di integrasikan secara aman.

1. Account OWNED

  • Account Licence minimal Radius Basic
  • Tidak membutuhkan Dokumen KTP dan NPWP untuk KYC
  • Account langsung AKTIF dan dapat memulai menerima pembayaran
  • Tidak dapat akses Dasboard Xendit, RadbooX menyediakan halaman untuk data Histroy transaksi dan Saldo
  • Penerimaan pembayaran langsung ke account xendit anda
  • Withdraw melalui halaman Radboox, dan harus melalui OTP via whatsapp
  • Virtual Account Bank Mandiri, BRI, BNI, Permata, eWallet (dana, ovo, linkaja, shopeepay), QRIS dan Alfamart semua langsung aktif
  • Pilih account ini jika anda tidak mau ribet untuk proses aktivasi, dan menjadi sub-account merchant RadbooX dengan Xendit

2. Account MANAGED

*) Syarat untuk account tipe MANAGED

  • Account Licence minimal Radius Basic
  • Email Address yang belum pernah terdaftar di account Xendit
  • Situs Web / Applikasi yang masih aktif
  • Document KTP dan NPWP untuk KYC Aktivasi account Xendit Individu
  • Tambahan Document Perusahaan untuk KYC Aktivasi account Xendit Bisnis
  • Registrasi account Xendit hanya melalui halaman ini
  • Proses aktivasi 3-5 hari kerja

Fitur

  • Sistem akan generate Virtual Account Bank, kode pembayaran Retail Outlet dan eWalet secara otomatis saat terbit invoice
  • Nomor Virtual Account, Kode Pembayaran dan eWalet akan dilampirkan saat sistem mengirim notifikasi Terbit Invoice
  • Tagihan pelanggan akan otomatis terbayar bila ada transaksi masuk sesuai data Tagihan
  • Pembayaran dari pelanggan anda otomatis masuk ke saldo account Xendit Anda
  • Withdraw saldo langsung dari dashboard account Xendit anda untuk tipe Managed, untuk tipe Owned langsung dari dasboard RadbooX
  • Support Virtual Account Bank : MANDIRI, BNI, BRI, PERMATA
  • Support eWallet : OVO, DANA, LINKAJA, SHOPEEPAY
  • Support QR CODE : QRis
  • Support Retail Outlet: Alfamart, Indomaret (untuk tipe account bisnis)

Penggunaan

Silahkan registrasi menggunakan email yang belum pernah terdaftar pada Account Xendit sebelumnya.

Untuk tipe Account OWNED, langsung LIVE dan dapat memulai penerimaan pembayaran. Untuk tipe Account MANAGED, silahkan lengkapi dokument untuk KYC sesuai yang di butuhkan xendit, Link Invite akan dikirim ke email yang telah register melalui halaman RadbooX.

Anda dapat mengatur biaya Payment gateway yang akan di potong langsung ketika transaksi masuk, bisa di bebankan oleh pelanggan anda.

Payment gateway ini by default ketika sudah LIVE akan di sertakan pada notifikasi whatsapp dan Applikasi android, anda dapat mengatur keduanya.

Keamanan

Setiap melakukan perubahan anda akan di minta PIN, untuk pembuatan PIN harus melalui OTP yang akan dikirimkan melalui no whatsapp.

Pada saat withdraw anda akan diminta PIN dan OTP

RadbooX terintegrasi dengan sistem API Xendit melalui token dan IP List

Price

TipeChannelPriceSettlement
Virtual AccountMandiri, BNI, BRI, Permata4.500Instant
Retail OutletAlfamart5.0005 Days
eWalletOVO, Dana, Linkaja, shopeepay1.5%2 Days
QR CodeQRIS0.7%***2 Days
*Belum termasuk ppn 10% dari nominal price; contoh untuk VA Mandiri akan di potong 4.500 + ppn 10% = 4.950
*Data table diatas adalah sumber dari xendit
*RadbooX tidak memotong biaya untuk saat ini (gratis)
*Biaya layanan 25.000 /bln, saat ini gratis minimal licence Radius Basic
*Biaya diatas dapat berubah sewaktu waktu.

Mutasi Bank

Supported By Moota

Tambahkan rekening bank anda pada Moota, integrasikan API moota dengan RadbooX, Setiap Moota mengirim callback, sistem kami akan mencari invoice sesuai kode referensi yang telah di transfer pelanggan anda.

Data bank ini akan disertakan pada notifikasi whatsapp dan applikasi android.

Jika terdapat transaksi yang tidak kami ketahui tujuannya, sistem akan mengirimkan notifikasi ke no whatsapp.

Segala bentuk yang terjadi pada rekening bank anda, RadbooX tidak bertangung jawab. Semua di atur oleh anda dan Moota, RadbooX hanya memfasilitasi URL Webhook untuk menerima callback.
